SPI

SPI 简介

什么是SPI

之前我们讲解了 I2C，I2C 是串行通信的一种，只需要两根线就可以完成主机和从机之间的通信，但是 I2C 的速度最高只能到 400KHz，如果对于访问速度要求比价高的话 I2C 就不适合了。本章我们就来学习一下另外一个和 I2C 一样广泛使用的串行通信：SPI，SPI 全称是 SerialPerripheral Interface，也就是串行外围设备接口。SPI 是 Motorola 公司推出的一种同步串行接口技术，是一种高速、全双工的同步通信总线，SPI 时钟频率相比 I2C 要高很多，最高可以工作在上百 MHz。

SPI 协议

SPI 以主从方式工作，通常是有一个主设备和一个或多个从设备，一般 SPI 需要4 根线，但是也可以使用三根线(单向传输)，本章我们讲解标准的 4 线 SPI，这四根线如下：

①、CS/SS，Slave Select/Chip Select，这个是片选信号线，用于选择需要进行通信的从设备。I2C 主机是通过发送从机设备地址来选择需要进行通信的从机设备的，SPI 主机不需要发送从机设备，直接将相应的从机设备片选信号拉低即可。

②、SCK，Serial Clock，串行时钟，和 I2C 的 SCL 一样，为 SPI 通信提供时钟。

③、MOSI/SDO，Master Out Slave In/Serial Data Output，简称主出从入信号线，这根数据线只能用于主机向从机发送数据，也就是主机输出，从机输入。

④、MISO/SDI，Master In Slave Out/Serial Data Input，简称主入从出信号线，这根数据线只能用户从机向主机发送数据，也就是主机输入，从机输出。

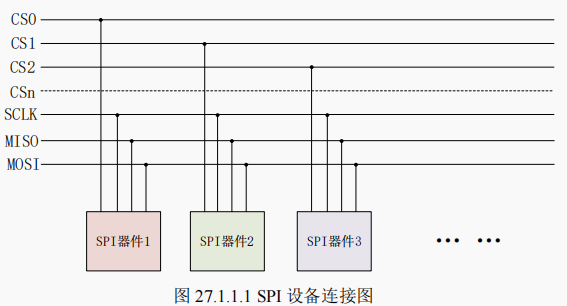

SPI 通信都是由主机发起的，主机需要提供通信的时钟信号。主机通过 SPI 线连接多个从设备的结构如图 27.1.1.1 所示：

SPI 有四种工作模式，通过串行时钟极性(CPOL)和相位(CPHA)的搭配来得到四种工作模式：

①、CPOL=0，串行时钟空闲状态为低电平。

②、CPOL=1，串行时钟空闲状态为高电平，此时可以通过配置时钟相位(CPHA)来选择具体的传输协议。

③、CPHA=0，串行时钟的第一个跳变沿(上升沿或下降沿)采集数据。

④、CPHA=1，串行时钟的第二个跳变沿(上升沿或下降沿)采集数据。

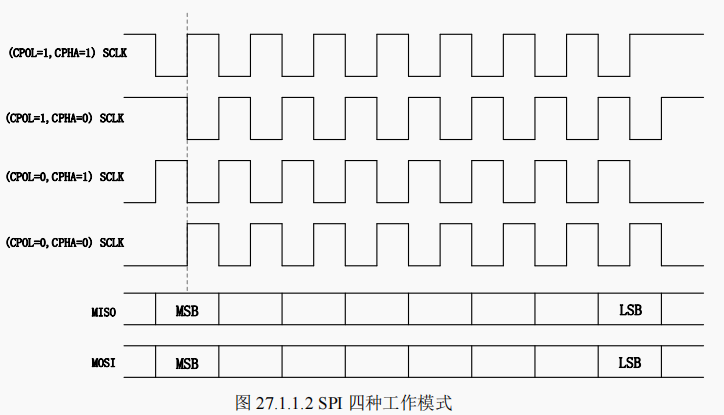

这四种工作模式如图 27.1.1.2 所示：

跟 I2C 一样，SPI 也是有时序图的，以 CPOL=0，CPHA=0 这个工作模式为例，SPI 进行全双工通信的时序如图 27.1.1.3 所示：

从图 27.1.1.3 可以看出，SPI 的时序图很简单，不像 I2C 那样还要分为读时序和写时序，因为 SPI 是全双工的，所以读写时序可以一起完成。图 27.1.1.3 中，CS 片选信号先拉低，选中要通信的从设备，然后通过 MOSI 和 MISO 这两根数据线进行收发数据，MOSI 数据线发出了0XD2 这个数据给从设备，同时从设备也通过 MISO 线给主设备返回了 0X66 这个数据。这个就是 SPI 时序图。

SPI 驱动框架

SPI 驱动框架和 I2C 很类似，都分为主机控制器驱动和设备驱动，主机控制器也就是 SOC的 SPI 控制器接口。同一个主机不管是什么 SPI 设备，SPI 控制器部分的驱动都是一样，我们的重点就落在了种类繁多的 SPI 设备驱动。

SPI 主机驱动

SPI 主机驱动就是 SOC 的 SPI 控制器驱动，类似 I2C 驱动里面的适配器驱动。Linux 内核使用 spi_master 表示 SPI 主机驱动，spi_master 是个结构体，定义在 include/linux/spi/spi.h 文件中，内容如下(有缩减)：

示例代码 62.1.1.1 spi_master 结构体
315 struct spi_master {
316     struct device dev;
317
318     struct list_head list;
......
326     s16 bus_num;
327
328     // chipselects will be integral to many controllers; some others
329     // might use board-specific GPIOs.
330     //
331     u16 num_chipselect;
332
333     // some SPI controllers pose alignment requirements on DMAable
334     // buffers; let protocol drivers know about these requirements.
335     //
336     u16 dma_alignment;
337
338     /* spi_device.mode flags understood by this controller driver */
339     u16 mode_bits;
340
341     /* bitmask of supported bits_per_word for transfers */
342     u32 bits_per_word_mask;
......
347     /* limits on transfer speed */
348     u32 min_speed_hz;
349     u32 max_speed_hz;
350
351     /* other constraints relevant to this driver */
352     u16 flags;
......
359     /* lock and mutex for SPI bus locking */
360     spinlock_t bus_lock_spinlock;
361     struct mutex bus_lock_mutex;
362
363     /* flag indicating that the SPI bus is locked for exclusive use */
364     bool bus_lock_flag;
......
372     int (*setup)(struct spi_device *spi);
373
......
393     int (*transfer)(struct spi_device *spi,
394     					struct spi_message *mesg);
......
434     int (*transfer_one_message)(struct spi_master *master,
435     								struct spi_message *mesg);
......
462 };

第 393 行，transfer 函数，和 i2c_algorithm 中的 master_xfer 函数一样，控制器数据传输函数。

第 434 行，transfer_one_message 函数，也用于 SPI 数据发送，用于发送一个 spi_message，SPI 的数据会打包成 spi_message，然后以队列方式发送出去。也就是 SPI 主机端最终会通过 transfer 函数与 SPI 设备进行通信，因此对于 SPI 主机控制器的驱动编写者而言 transfer 函数是需要实现的，因为不同的 SOC 其 SPI 控制器不同，寄存器都不一样。和 I2C 适配器驱动一样，SPI 主机驱动一般都是 SOC 厂商去编写的，所以我们作为 SOC 的使用者，这一部分的驱动就不用操心了，除非你是在 SOC 原厂工作，内容就是写 SPI 主机驱动。

SPI 主机驱动的核心就是申请 spi_master，然后初始化 spi_master，最后向 Linux 内核注册spi_master。

spi_master 申请与释放

spi_alloc_master 函数用于申请 spi_master，函数原型如下：

struct spi_master *spi_alloc_master(struct device *dev, unsigned size)

函数参数和返回值含义如下：
dev：设备，一般是 platform_device 中的 dev 成员变量。
size：私有数据大小，可以通过 spi_master_get_devdata 函数获取到这些私有数据。
返回值：申请到的 spi_master。

spi_master 的释放通过 spi_master_put 函数来完成，当我们删除一个 SPI 主机驱动的时候就需要释放掉前面申请的 spi_master，spi_master_put 函数原型如下：

void spi_master_put(struct spi_master *master)

函数参数和返回值含义如下：
master：要释放的 spi_master。
返回值：无

spi_master 注册与注销

当 spi_master 初始化完成以后就需要将其注册到 Linux 内核，spi_master 注册函数为spi_register_master，函数原型如下：

int spi_register_master(struct spi_master *master)

函数参数和返回值含义如下：
master：要注册的 spi_master。
返回值：0，成功；负值，失败。

I.MX6U 的 SPI 主机驱动会采用 spi_bitbang_start 这个 API 函数来完成 spi_master 的注册，spi_bitbang_start 函数内部其实也是通过调用 spi_register_master 函数来完成 spi_master 的注册。

如果要注销 spi_master 的话可以使用 spi_unregister_master 函数，此函数原型为：

void spi_unregister_master(struct spi_master *master)

函数参数和返回值含义如下：
master：要注销的 spi_master。
返回值：无。

如果使用 spi_bitbang_start 注册 spi_master 的话就要使用 spi_bitbang_stop 来注销掉spi_master。

SPI 设备驱动

spi 设备驱动和 i2c 设备驱动也很类似，Linux 内核使用 spi_driver 结构体来表示 spi 设备驱动，我们在编写 SPI 设备驱动的时候需要实现 spi_driver 。spi_driver 结构体定义在include/linux/spi/spi.h 文件中，结构体内容如下：

struct spi_driver {
    const struct spi_device_id *id_table;
    int (*probe)(struct spi_device *spi);
    int (*remove)(struct spi_device *spi);
    void (*shutdown)(struct spi_device *spi);
    struct device_driver driver;
};

可以看出，spi_driver 和 i2c_driver、platform_driver 基本一样，当 SPI 设备和驱动匹配成功以后 probe 函数就会执行。

同样的，spi_driver 初始化完成以后需要向 Linux 内核注册，spi_driver 注册函数为spi_register_driver，函数原型如下：

int spi_register_driver(struct spi_driver *sdrv)

函数参数和返回值含义如下：
sdrv：要注册的 spi_driver。
返回值：0，注册成功；赋值，注册失败。

注销 SPI 设备驱动以后也需要注销掉前面注册的 spi_driver，使用 spi_unregister_driver 函数完成 spi_driver 的注销，函数原型如下：

void spi_unregister_driver(struct spi_driver *sdrv)

函数参数和返回值含义如下：
sdrv：要注销的 spi_driver。
返回值：无。

spi_driver 注册示例程序如下：

//示例代码 62.1.1.3 spi_driver 注册示例程序
/* probe 函数 */
static int xxx_probe(struct spi_device *spi)
{
    /* 具体函数内容 */
    return 0;
}

/* remove 函数 */
static int xxx_remove(struct spi_device *spi)
{
    /* 具体函数内容 */
    return 0;
}
/* 传统匹配方式 ID 列表 */
static const struct spi_device_id xxx_id[] = {
    {"xxx", 0},
    {}
};

/* 设备树匹配列表 */
static const struct of_device_id xxx_of_match[] = {
    { .compatible = "xxx" },
    { /* Sentinel */ }
};

/* SPI 驱动结构体 */
static struct spi_driver xxx_driver = {
    .probe = xxx_probe,
    .remove = xxx_remove,
    .driver = {
        .owner = THIS_MODULE,
        .name = "xxx",
        .of_match_table = xxx_of_match,
    },
    .id_table = xxx_id,
};

/* 驱动入口函数 */
static int __init xxx_init(void)
{
    return spi_register_driver(&xxx_driver);
}

/* 驱动出口函数 */
static void __exit xxx_exit(void)
{
    spi_unregister_driver(&xxx_driver);
}

module_init(xxx_init);
module_exit(xxx_exit);

第 1-36 行，spi_driver 结构体，需要 SPI 设备驱动人员编写，包括匹配表、probe 函数等。和 i2c_driver、platform_driver 一样，就不详细讲解了。

第 39-42 行，在驱动入口函数中调用 spi_register_driver 来注册 spi_driver。

第 45-48 行，在驱动出口函数中调用 spi_unregister_driver 来注销 spi_driver。

SPI 设备和驱动匹配过程

SPI 设备和驱动的匹配过程是由 SPI 总线来完成的，这点和 platform、I2C 等驱动一样，SPI总线为 spi_bus_type，定义在 drivers/spi/spi.c 文件中，内容如下：

//示例代码 62.1.3.1 spi_bus_type 结构体
131 struct bus_type spi_bus_type = {
132     .name = "spi",
133     .dev_groups = spi_dev_groups,
134     .match = spi_match_device,
135     .uevent = spi_uevent,
136 };

可以看出，SPI 设备和驱动的匹配函数为 spi_match_device，函数内容如下：

//示例代码 62.1.3.2 spi_match_device 函数
99 static int spi_match_device(struct device *dev, struct device_driver *drv)
100 {
101     const struct spi_device *spi = to_spi_device(dev);
102     const struct spi_driver *sdrv = to_spi_driver(drv);
103
104     /* Attempt an OF style match */
105     if (of_driver_match_device(dev, drv))
106     return 1;
107
108     /* Then try ACPI */
109     if (acpi_driver_match_device(dev, drv))
110     return 1;
111
112     if (sdrv->id_table)
113     return !!spi_match_id(sdrv->id_table, spi);
114
115     return strcmp(spi->modalias, drv->name) == 0;
116 }

spi_match_device 函数和 i2c_match_device 函数对于设备和驱动的匹配过程基本一样。

第 105 行，of_driver_match_device 函数用于完成设备树设备和驱动匹配。比较 SPI 设备节点的 compatible 属性和 of_device_id 中的 compatible 属性是否相等，如果相当的话就表示 SPI 设备和驱动匹配。

第 109 行，acpi_driver_match_device 函数用于 ACPI 形式的匹配。

第 113 行，spi_match_id 函数用于传统的、无设备树的 SPI 设备和驱动匹配过程。比较 SPI设备名字和 spi_device_id 的 name 字段是否相等，相等的话就说明 SPI 设备和驱动匹配。

第 115 行，比较 spi_device 中 modalias 成员变量和 device_driver 中的 name 成员变量是否相等。

SPI 设备数据收发处理流程

SPI 设备驱动的核心是 spi_driver，当我们向 Linux 内核注册成功 spi_driver 以后就可以使用 SPI 核心层提供的 API 函数来对设备进行读写操作了。首先是 spi_transfer 结构体，此结构体用于描述 SPI 传输信息，结构体内容如下：

//示例代码 62.3.2.1 spi_transfer 结构体
603 struct spi_transfer {
604     // it's ok if tx_buf == rx_buf (right?)
605     // for MicroWire, one buffer must be null
606     // buffers must work with dma_*map_single() calls, unless
607     // spi_message.is_dma_mapped reports a pre-existing mapping
608     //
609     const void *tx_buf;
610     void *rx_buf;
611     unsigned len;
612
613     dma_addr_t tx_dma;
614     dma_addr_t rx_dma;
615     struct sg_table tx_sg;
616     struct sg_table rx_sg;
617
618     unsigned cs_change:1;
619     unsigned tx_nbits:3;
620     unsigned rx_nbits:3;
621     #define SPI_NBITS_SINGLE 0x01 /* 1bit transfer */
622     #define SPI_NBITS_DUAL 0x02 /* 2bits transfer */
623     #define SPI_NBITS_QUAD 0x04 /* 4bits transfer */
624     u8 bits_per_word;
625     u16 delay_usecs;
626     u32 speed_hz;
627
628     struct list_head transfer_list;
629 };

第 609 行，tx_buf 保存着要发送的数据。

第 610 行，rx_buf 用于保存接收到的数据。

第 611 行，len 是要进行传输的数据长度，SPI 是全双工通信，因此在一次通信中发送和接收的字节数都是一样的，所以 spi_transfer 中也就没有发送长度和接收长度之分。

spi_transfer 需要组织成 spi_message，spi_message 也是一个结构体，内容如下：

//示例代码 62.3.2.2 spi_message 结构体
660 struct spi_message {
661     struct list_head transfers;
662
663     struct spi_device *spi;
664
665     unsigned is_dma_mapped:1;
......
678     /* completion is reported through a callback */
679     void (*complete)(void *context);
680     void *context;
681     unsigned frame_length;
682     unsigned actual_length;
683     int status;
684
685     // for optional use by whatever driver currently owns the
686     // spi_message ... between calls to spi_async and then later
687     // complete(), that's the spi_master controller driver.
688     //
689     struct list_head queue;
690     void *state;
691 };

在使用spi_message之前需要对其进行初始化，spi_message初始化函数为spi_message_init，函数原型如下：

void spi_message_init(struct spi_message *m)

函数参数和返回值含义如下：
m：要初始化的 spi_message。
返回值：无。

spi_message 初始化完成以后需要将 spi_transfer 添加到 spi_message 队列中，这里我们要用到 spi_message_add_tail 函数，此函数原型如下：

void spi_message_add_tail(struct spi_transfer *t, struct spi_message *m)

函数参数和返回值含义如下：
t：要添加到队列中的 spi_transfer。
m：spi_transfer 要加入的 spi_message。
返回值：无。

spi_message 准备好以后就可以进行数据传输了，数据传输分为同步传输和异步传输，同步传输会阻塞的等待 SPI 数据传输完成，同步传输函数为 spi_sync，函数原型如下：

int spi_sync(struct spi_device *spi, struct spi_message *message)

函数参数和返回值含义如下：
spi：要进行数据传输的 spi_device。
message：要传输的 spi_message。
返回值：无。

异步传输不会阻塞的等到 SPI 数据传输完成，异步传输需要设置 spi_message 中的 complete成员变量，complete 是一个回调函数，当 SPI 异步传输完成以后此函数就会被调用。SPI 异步传输函数为 spi_async，函数原型如下：

int spi_async(struct spi_device *spi, struct spi_message *message)

函数参数和返回值含义如下：
spi：要进行数据传输的 spi_device。
message：要传输的 spi_message。
返回值：无。

我们采用同步传输方式来完成 SPI 数据的传输工作，也就是 spi_sync 函数。综上所述，SPI 数据传输步骤如下：

Version:0.9 StartHTML:0000000105 EndHTML:0000004721 StartFragment:0000000141 EndFragment:0000004681

①、申请并初始化 spi_transfer，设置 spi_transfer 的 tx_buf 成员变量，tx_buf 为要发送的数据。然后设置 rx_buf 成员变量，rx_buf 保存着接收到的数据。最后设置 len 成员变量，也就是要进行数据通信的长度。

②、使用 spi_message_init 函数初始化 spi_message。

③、使用spi_message_add_tail函数将前面设置好的spi_transfer添加到spi_message 队列中。

④、使用 spi_sync 函数完成 SPI 数据同步传输。

通过 SPI 进行 n 个字节的数据发送和接收的示例代码如下所示：

//示例代码 62.3.2.3 SPI 数据读写操作
/* SPI 多字节发送 */
static int spi_send(struct spi_device *spi, u8 *buf, int len)
{
    int ret;
    struct spi_message m;

    struct spi_transfer t = {
        .tx_buf = buf,
        .len = len,
    };
    spi_message_init(&m); /* 初始化 spi_message */
    spi_message_add_tail(t, &m);/* 将 spi_transfer 添加到 spi_message 队列 */
    ret = spi_sync(spi, &m); /* 同步传输 */
    return ret;
}
/* SPI 多字节接收 */
static int spi_receive(struct spi_device *spi, u8 *buf, int len)
{
    int ret;
    struct spi_message m;

    struct spi_transfer t = {
        .rx_buf = buf,
        .len = len,
    };
    spi_message_init(&m); /* 初始化 spi_message */
    spi_message_add_tail(t, &m);/* 将 spi_transfer 添加到 spi_message 队列 */
    ret = spi_sync(spi, &m); /* 同步传输 */
    return ret;
}
